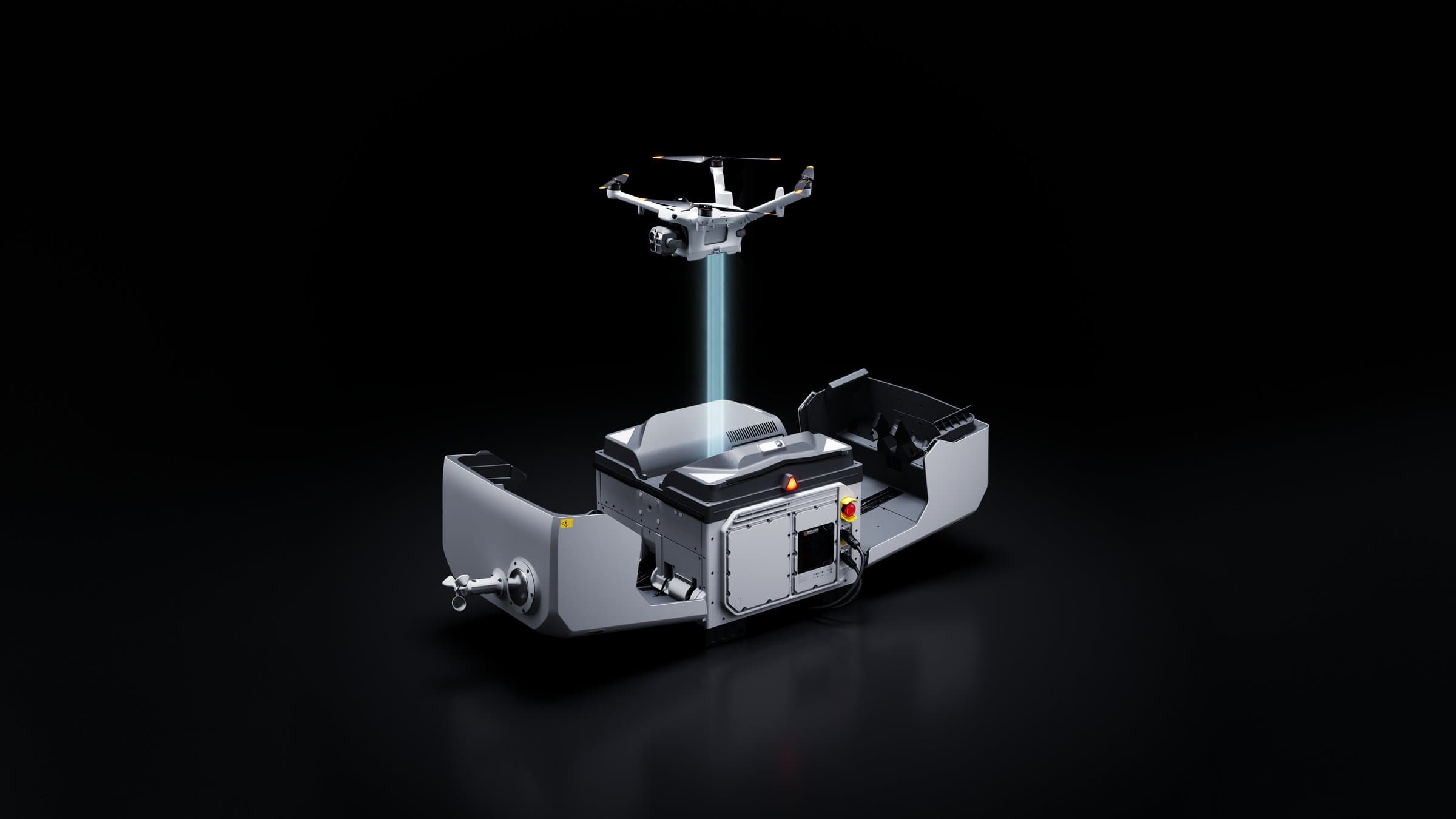

DJI har lanserat DJI Dock 4, företagets första drönardocka som byter batteri automatiskt. Bytet tar under 25 sekunder, och tiden från landning till ny start är under 45 sekunder. Med dockan följer en ny drönare, DJI Matrice 5TD, med vidvinkel-, tele- och värmekamera, laseravståndsmätareLaseravståndsmätareEn laser som mäter avståndet till det du siktar på. På drönare som Matrice 4T och kameror som Zenmuse H30T räknas sedan målets position fram, så att du kan markera och dela koordinaterna., mmWave-radar, LiDAR och AI som känner igen 17 typer av objekt i realtid.

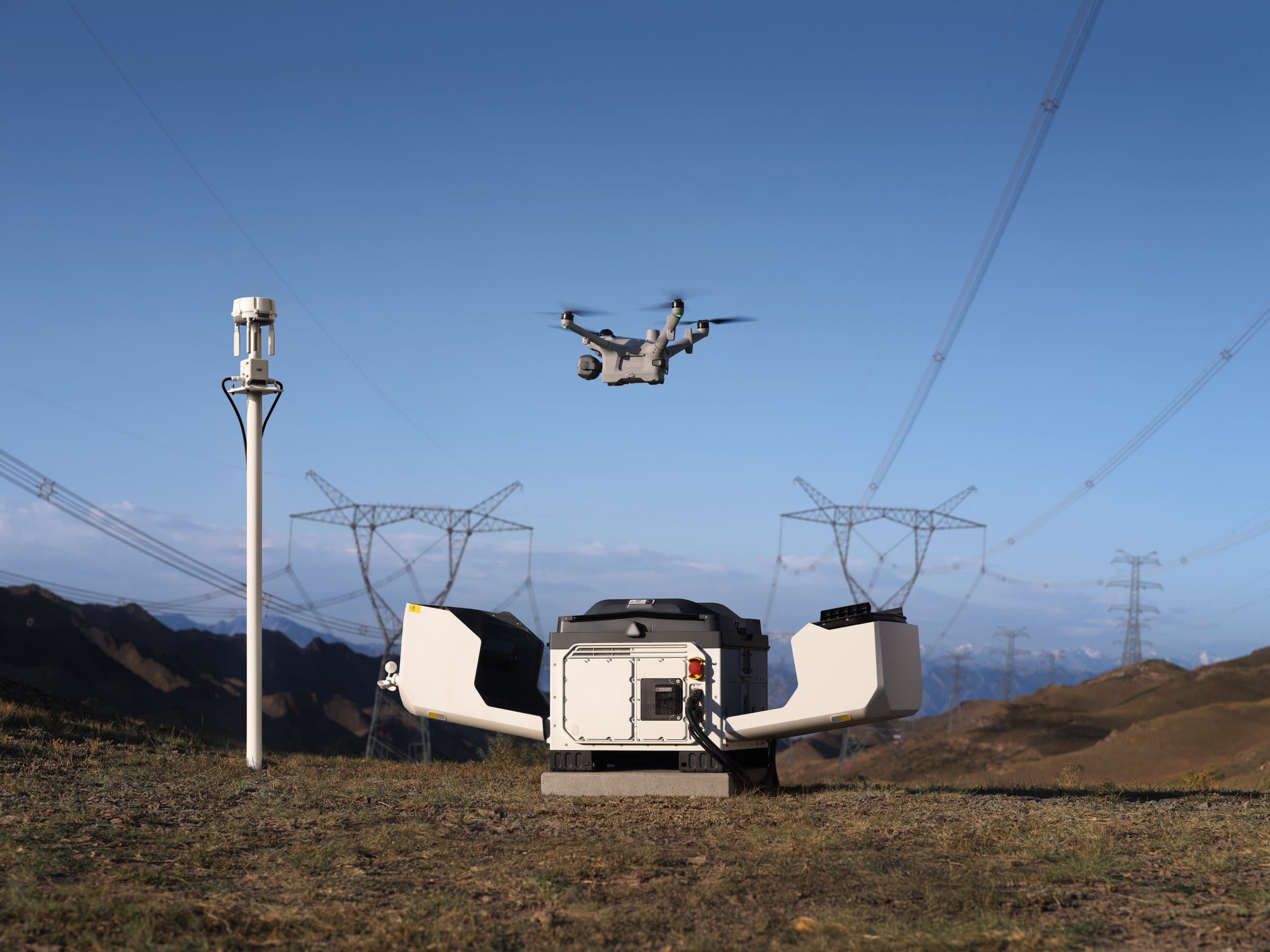

Dock 4 är byggd för uppdrag där drönaren ska vara i luften snabbt och länge: larm och räddningsinsatser, bevakning nattetid, inspektion av ställverk och kraftledningar samt kartläggning. Här går vi igenom vad som är nytt och vad det betyder för svenska organisationer som funderar på en drone in a box-lösning.
- Batteribyte på 25 sekunder
- Matrice 5TD: IR, tele, LiDAR
- Inkl. O4 Ground Station
- AP1 fallskärm ingår
Vad är nytt i DJI Dock 4?
Den stora nyheten är batteribytet. Tidigare DJI-dockor laddar drönaren på plats, vilket ger omkring en halvtimmes väntan mellan flygningarna. Dock 4 byter i stället batteri automatiskt och har fyra batterifack med två laddkanaler. Bland de tekniska höjdpunkterna:
Batteribyte på under 25 sekunder räknat från att luckan stängts, och omstart under 45 sekunder från landning.
Upp till 59 minuters flygtid per flygning med Matrice 5TD (uppmätt utan vind och utan nyttolastNyttolastDet en drönare bär för att utföra jobbet, till exempel en kamera, en LiDAR, en strålkastare eller en last. På vissa drönare är kameran inbyggd, på andra byter du nyttolast efter uppdraget.Läs mer).
Drifttemperatur -40 till 50 °C för dockan, med förvärmning av batterierna i kyla och luftkonditionering i värme.
Vidvinkel-, tele- och värmekamera i samma drönare, plus laseravståndsmätare och färgmörkerseende.
Hinderavkänning för ledningar med mmWave-radar, roterande LiDAR och sexriktade visionssensorer.
AI ombord som känner igen 17 typer av objekt i realtid.
Batteribyte och snabb dataöverföring
När Matrice 5TD landar byter dockan batteri medan föregående flygnings data förs över till dockan via en snabb Wi-Fi-kanal, med upp till 80 MB/s för stora filer som video. Dockan rymmer högst tre batterier samtidigt i facken, och ett batteri laddas från 15 till 95 procent på cirka 27 minuter.
Två drönare i samma projekt kan dessutom avlösa varandra automatiskt: den ena flyger medan den andra står i beredskap. Det ger en obruten lägesbild under längre insatser. Livebilden från drönaren till molnet har en fördröjning på omkring 160 ms.
- 260 Wh och 12 138 mAh
- Byts i Dock 4 på 25 sekunder
- Självvärmande vid laddning
- Upp till 400 laddcykler

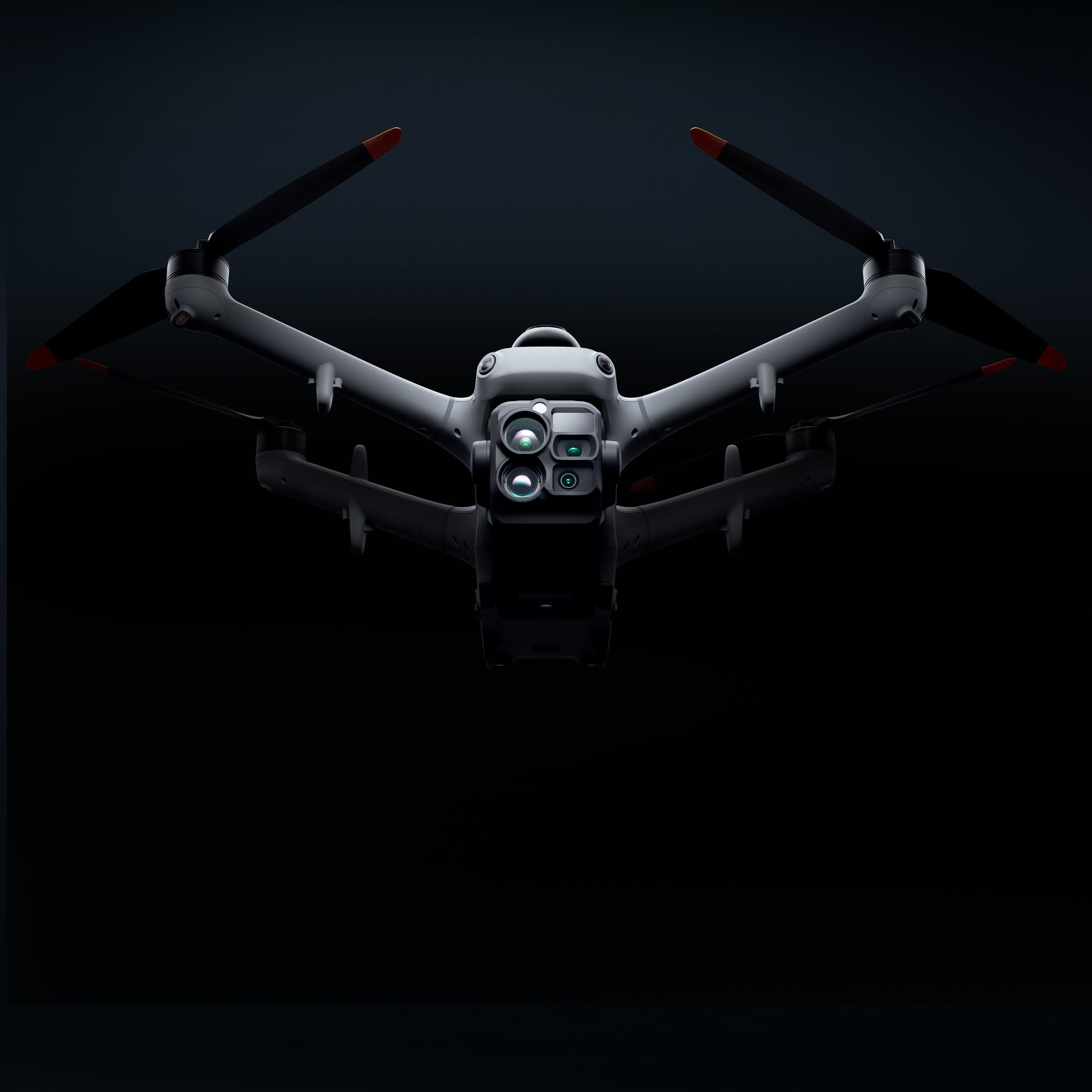

Matrice 5TD: en drönare för dag och natt
Matrice 5TD kombinerar flera kameror så att samma drönare klarar dagsinspektion, bevakning nattetid och kartläggning utan att byta flygplattform:
Telekamera med 11x optisk zoom (252 mm ekvivalent brännvidd) som läser skyltar på 400 meters håll och ser defekter i bult- och sprintnivå på kraftledningar på 100 meters avstånd.
Värmekamera med 1280 x 1024 pixlar, eller 2560 x 2048 i UHR-läge, för att hitta överhettning och skadade isolatorer. Värmekameran filmar i 2K och har 32x zoom.
Fusionsläge som lägger ihop den vanliga bilden och värmebilden i en bild, med kant- eller överlagringsfusion.
Färgmörkerseende i 4K med hög bildfrekvens utan att tända strålkastaren, samt svartvitt mörkerseende tillsammans med NIR-hjälpljuset.
Laseravståndsmätare som lägger in avstånd och PinPoint-koordinater i bilden, för ledningsinspektion, räddningsinsatser och bedömning av skogsbränder.
Kartläggning med en noggrannhet på upp till 10 cm vid 12 MP (testat på 120 meters höjd med nätverks-RTK via O4 Ground Station).

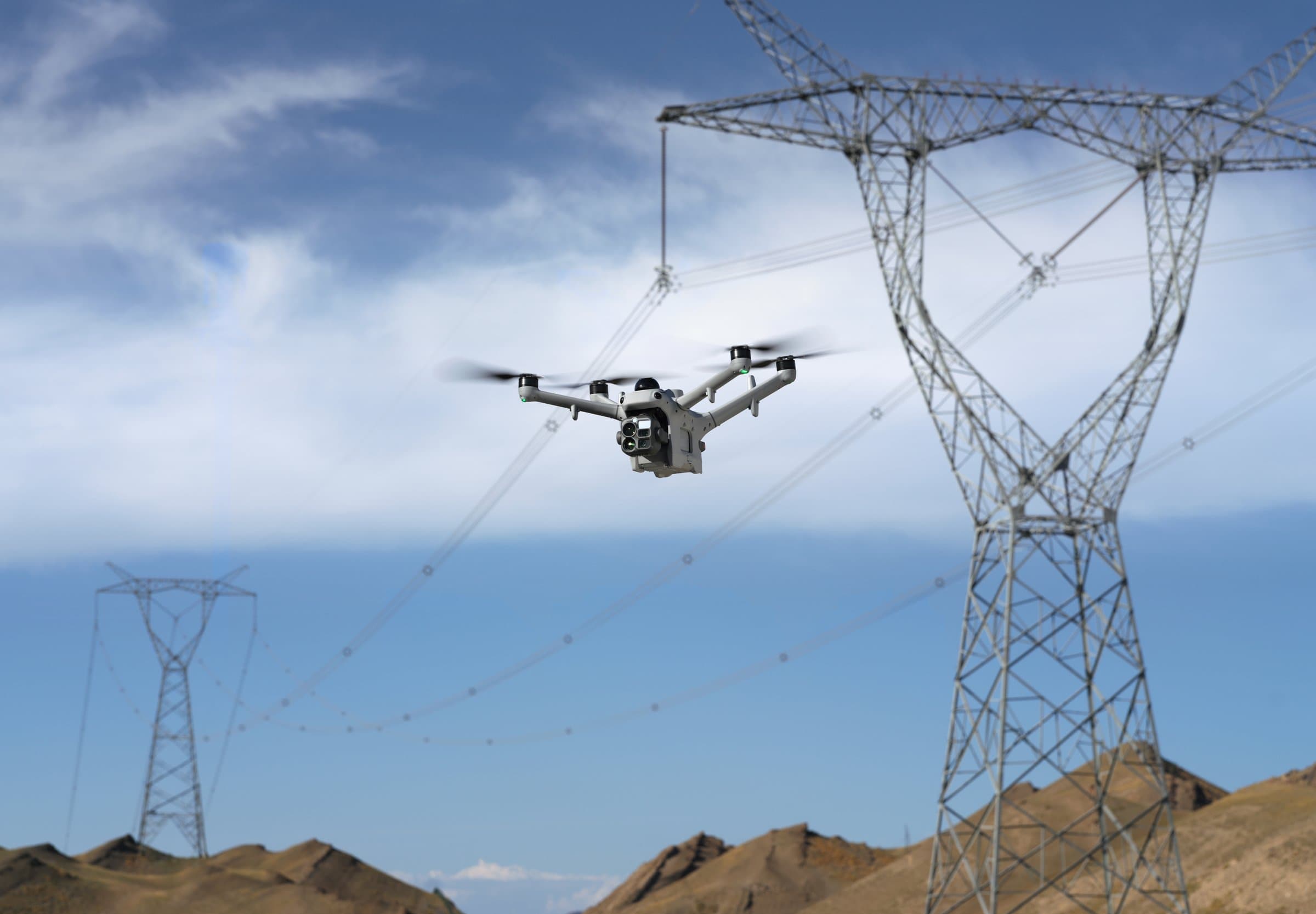

Hinderavkänning nära ledningar och ställverk
Matrice 5TD har mmWave-radar åt tre håll (framåt, uppåt och nedåt), en roterande LiDAR och sexriktad avkänning med sex ljuskänsliga fisheye-sensorer i färg. Tillsammans ska de upptäcka tunna hinder som kraftledningar, även på natten. Avkänningen klarar 11 mm svart gummiisolerad kabel, men resultatet påverkas av väder samt hindrets material, läge och form. Under 12 lux växlar visionssensorerna till svartvitt läge.

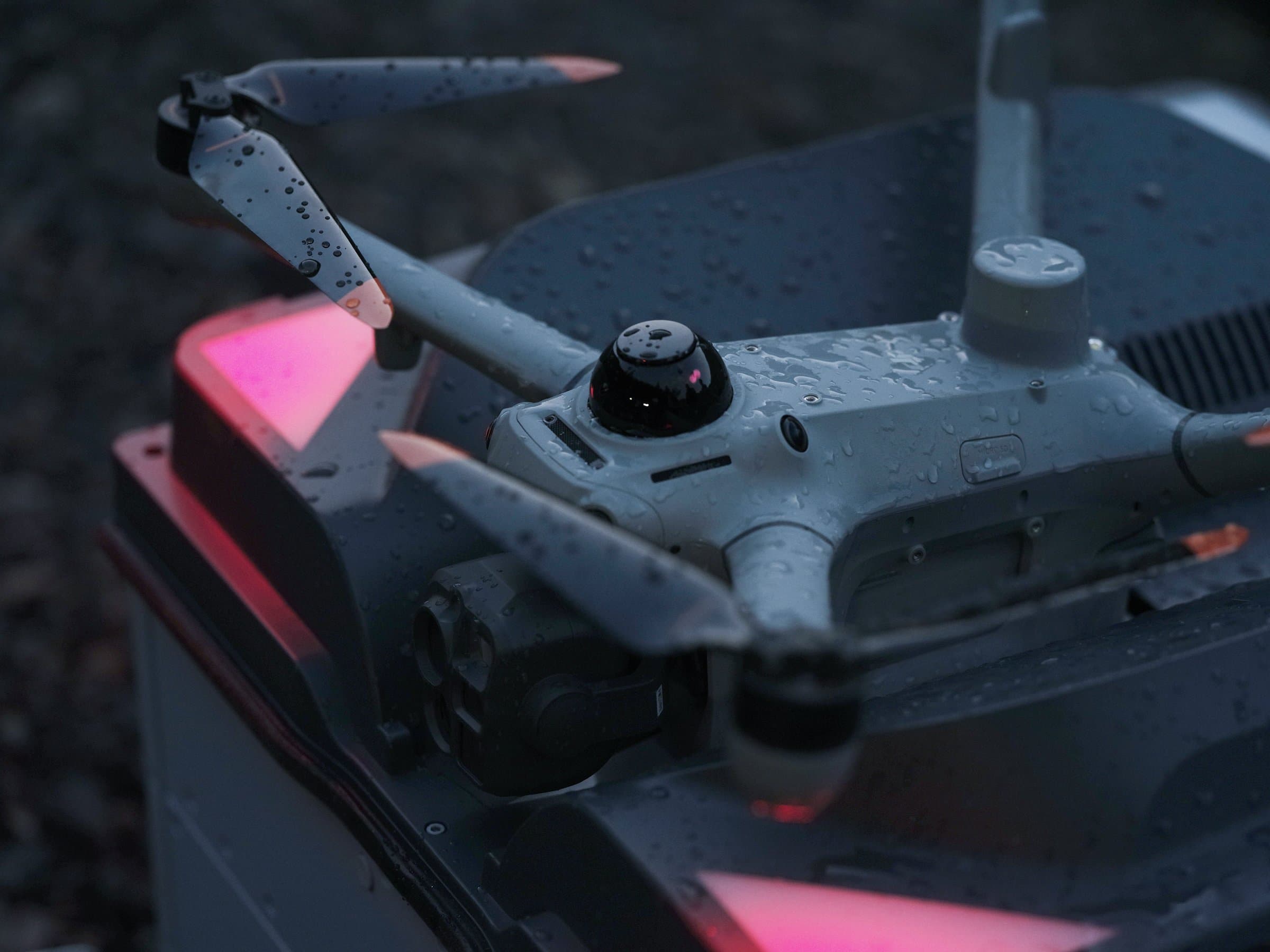

Byggd för väder och vind
Dockan är klassad IP56IP-klassEn kod som visar hur väl en produkt står emot damm och vatten, till exempel IP55. Den första siffran gäller damm och den andra vatten, och ju högre siffra desto bättre skydd.Läs mer och drönaren IP55. Matrice 5TD kan starta, landa och flyga i vind upp till 12 m/s. Om vinden ökar över gränsen under hemflygningen sjunker drönaren till lägre höjd och flyger hem den vägen, även över berg och skog.
Tillbehör upp till 450 g

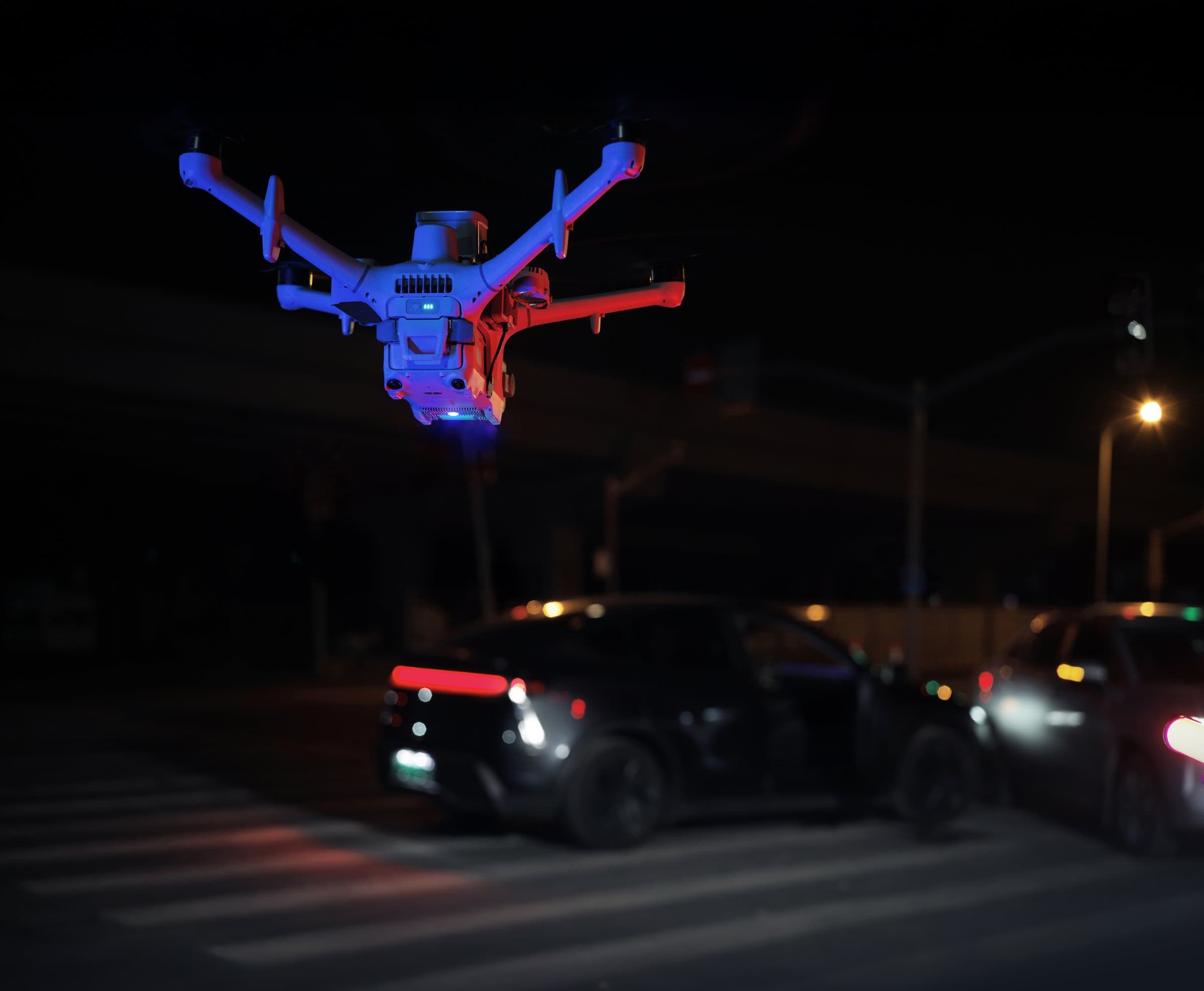

Drönaren bär upp till 450 g nyttolast fördelad på tre fästen, ett på var sida och ett ovanpå. Fästena kräver Matrice 5TD Accessory Mount. De nya tillbehören är strålkastaren AL2D, högtalaren AS2D och fallskärmen AP1, och de kan sitta monterade samtidigt. Ett inbyggt varningsljus med valbara färger och blinkmönster finns redan i drönaren. Tänk på att visionsbaserad hinderavkänning stängs av när strålkastaren är tänd. Då är det bara radar och LiDAR som känner av hinder.
- Spot och flood, upp till 100 m
- Ljusstarkare än AL1, 2,6 ggr
- Följer gimbalen, +90° uppåt
- För Matrice 5TD, IP55-klassad
- 120,5 dB på en meters håll
- Hörs upp till 400 meter
- Text till tal på sju språk
- För Matrice 5TD, IP55-klassad
O4 Ground Station och uppkoppling
Dock 4 ska användas tillsammans med DJI O4 Ground Station. Stationen sköter videolänken, fungerar som RTK-basstation och kopplar upp systemet mot DJI FlightHub 2FlightHub 2DJI:s molntjänst för att planera, styra och följa drönarflygningar från en webbläsare. Den används för att styra DJI Dock på distans och för att samordna flera piloter och drönare., On-Premises-versionen eller tredjepartsplattformar via nätverkskabel eller DJI Cellular Dongle 2. Placerad på en hög punkt, till exempel ett tak, förbättrar den signalen i miljöer med skymd sikt. Flera stationer kan samverka så att drönaren växlar mellan dem och slipper döda vinklar.
Drönaren har också dubbla 4G-moduler och sub2G-överföring för stabilare förbindelse. 4G stöds inte i alla länder och tillåtna frekvenser varierar, så vi kontrollerar alltid förutsättningarna för den aktuella platsen.
- 40 km räckvidd för stor täckning
- Stabil signal i svåra miljöer
- 24/7 drift med självläkning
- Flexibel cloud- eller relädrift

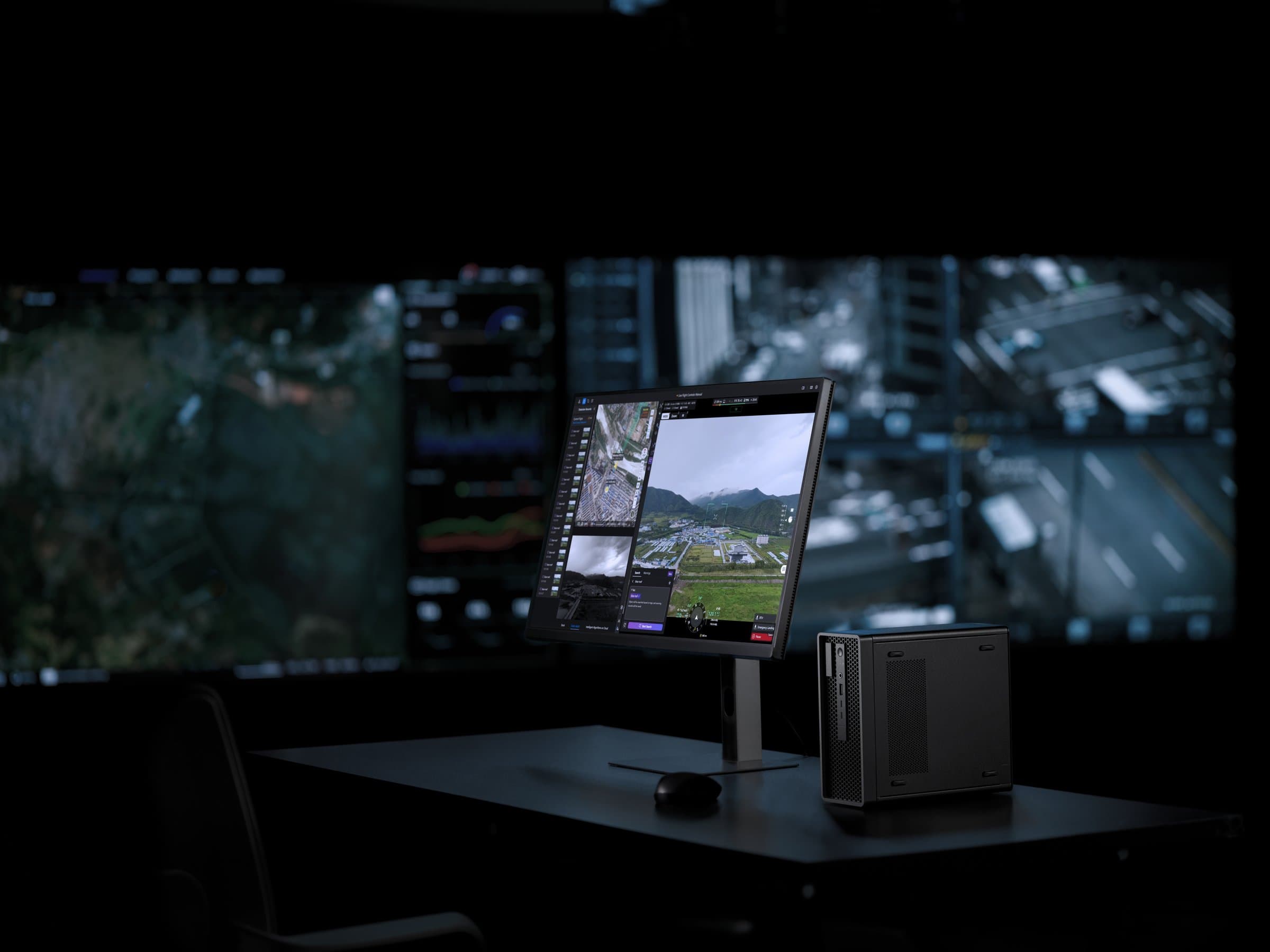

AI och automatiska arbetsflöden i FlightHub 2
Matrice 5TD kör AI-detektering direkt på livebilden, med 17 objekttyper och detektering av värmepunkter. I Virtual Cockpit i DJI FlightHub 2 kan operatören söka efter objekt med text eller bild. Larm via sms, e-post eller plattformen kan sättas upp när något avvikande upptäcks, och kopplas till åtgärder som stillbild, inspelning, följning eller att drönaren stannar i luften.
Arbetsflöden kan startas av larm från externa system, till exempel vid larm där drönaren skickas som första resurs (DFR, dock as a first responder), eller köras periodiskt för insamling, modellering, analys och rapporter. Organisationer som vill ha all data på egna servrar kan läsa vår genomgång av DJI FlightHub 2 On-Premises.
DJI Dock 4 jämfört med Dock 3
För den som redan känner till DJI Dock 3 är det här de viktigaste skillnaderna. Hålbilden för montering är densamma, 400 x 400 mm.
DJI Dock 4 | DJI Dock 3 | |
|---|---|---|
Drönare | Matrice 5TD | Matrice 4D / 4TD |
Laddning | Batteribyte + trådlös laddning | Trådlös laddning |
Batteribyte | Under 25 s | Saknas |
Max flygtid (utan vind) | 59 min | 54 min |
Drifttemperatur docka | -40 till 50 °C | -30 till 50 °C |
Skyddsklass docka | IP56 | IP56 |
Max höjd över havet | 5 000 m | 4 500 m |
Vikt docka | 66 kg | 55 kg |
Max effekt | 2 000 W | 800 W |
Flygtiderna är laboratorievärden uppmätta vid olika hastighet (15 m/s för Matrice 5TD, 12 m/s för Matrice 4TD), så de är inte helt jämförbara.
Vad innebär det för Sverige?

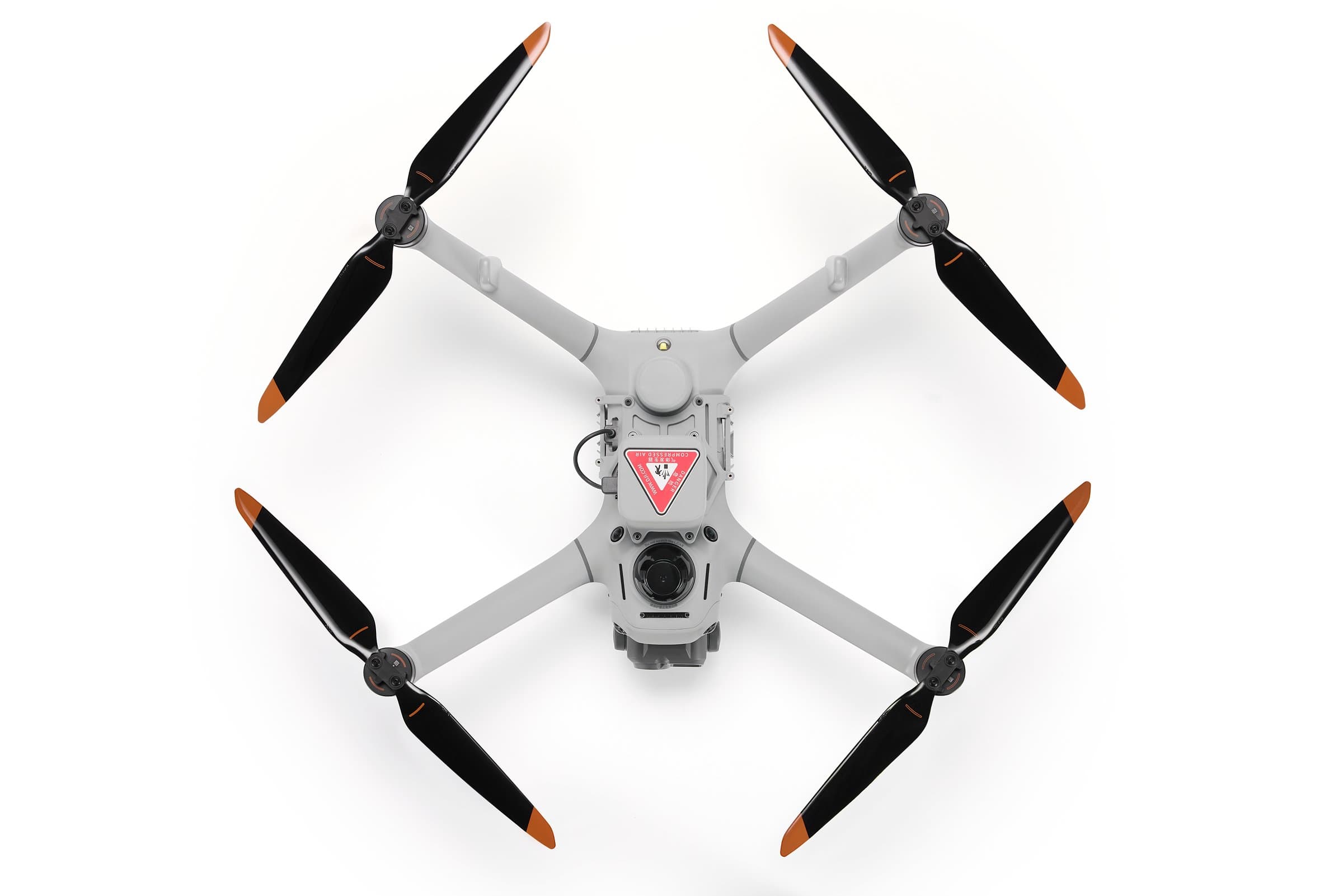

Matrice 5TD är certifierad i klasserna C5 och C6 inom EU. Med fallskärmen AP1 monterad uppfyller drönaren kraven för standardscenarierna STS-01 (C5) och STS-02 (C6). AP1 sitter ovanpå drönaren, har egen strömförsörjning och samverkar med drönarens inbyggda FTS (Flight Termination System). FTS kan utlösas manuellt eller automatiskt om drönaren lämnar sitt geostaket, och då stoppas propellrarna och fallskärmen löses ut. Hur ni väljer mellan STS, PDRA, SORA och LUC går vi igenom i guiden Kategori specifik: så väljer ni mellan STS, PDRA, SORA och LUC.
- Automatisk eller manuell
- Oberoende FTS-system
- C5 och C6 med Matrice 5TD
- Lätt: 107 g och IP55-klassad
Några funktioner från lanseringen gäller inte svenska förhållanden fullt ut ännu:
Utplacering intill höghus beror på satellittäckningen och stöds i nuläget främst i Asien och Stillahavsområdet.
Montering på fordon väntas komma under första halvåret 2027 via en firmwareuppdatering. Det kräver ett särskilt fordonsfäste, och start och landning sker bara när fordonet står still.
mmWave-radarn kan vara begränsad eller avstängd i vissa länder, och 4G stöds inte överallt.
Toppfarten 21 m/s gäller bara FlyTo-uppdrag. I övriga lägen är maxfarten 15 m/s.
Matrice 5TD kan inte flygas manuellt med handkontroll. Den är byggd för att flygas från dockan och styras via FlightHub 2, och måste aktiveras i DJI Enterprise-appen innan den används.
Service och garanti
Både dockan och Matrice 5TD har ett års DJI Care Enterprise Plus som ingår vid första aktiveringen. För dockan täcks reservdelarna vid reparation inom täckningsramen. För Matrice 5TD ingår bland annat reparationer inom täckningsramen, ett batteribyte per år, skydd en gång per år om drönaren flyger bort och frakt åt båda hållen. Villkoren varierar mellan länder, så vi går igenom vad som gäller i samband med offert.
Vanliga frågor · 4
Vanliga frågor om DJI Dock 4
Fungerar DJI Dock 4 med andra drönare än Matrice 5TD?
Nej. Dock 4 fungerar enbart med Matrice 5TD. Dock 3 används med Matrice 4D och 4TD.
Behövs O4 Ground Station?
Ja. Dock 4 ska användas tillsammans med DJI O4 Ground Station, som sköter videolänk, RTK och uppkoppling. Stationen ingår i Dock 4-kitet.
Hur lång tid tar ett batteribyte?
Under 25 sekunder från att dockans lucka stängts, och under 45 sekunder från landning till ny start, uppmätt i testmiljö.
Vad händer vid strömavbrott?
Dockan drivs då av batterierna i batterifacken, ungefär 4,5 timmar per batteri. Under strömavbrottet laddas inga batterier och luftkonditioneringen är avstängd.
